Nebenstellenanlage MSN 70

Hersteller:

Baujahr/Nummer:

Quellen:

VEB Werk für Signal- und Sicherungstechnik Berlin (Telesig)

- / 860011

Dokumentation Teil I und II, Übersichtsschaltplan, Baulageplan

Weitere Angaben:

Zeichnungsnummer MSN 70: 2671.002-00001, Spannung: 60 V =,                                                                                             MSN = Mittlere (Koordinaten-)Schalternebenstellenanlage, 70 = 70 Nebenstellen,                                                                      Die Anlage befindet  sich in einem Stahlschrank B/T/H: 1300/520/2000 mm, Masse: ca: 600 kg.                                                  Als Stromversorgung kommt ein eingebautes Halbleiter-Gleichrichtergerät 60 V/10 A   (F 0 - 45/1 - E 60/10 WBreg) des             VEB Elektrowärme Sörnewitz,  zum Einsatz.

Der Anschluss der Bedienungsstation, Zeichnungsnummer: 2389.006-0001, erfolgt über einen Beikasten.

MSN70_SS_01
MSN70_BEUs_01
MSN70_SpUs_01
MSN70_TS_01

Bedienungsstation

Hersteller:

Baujahr/Nummer:

Quellen:

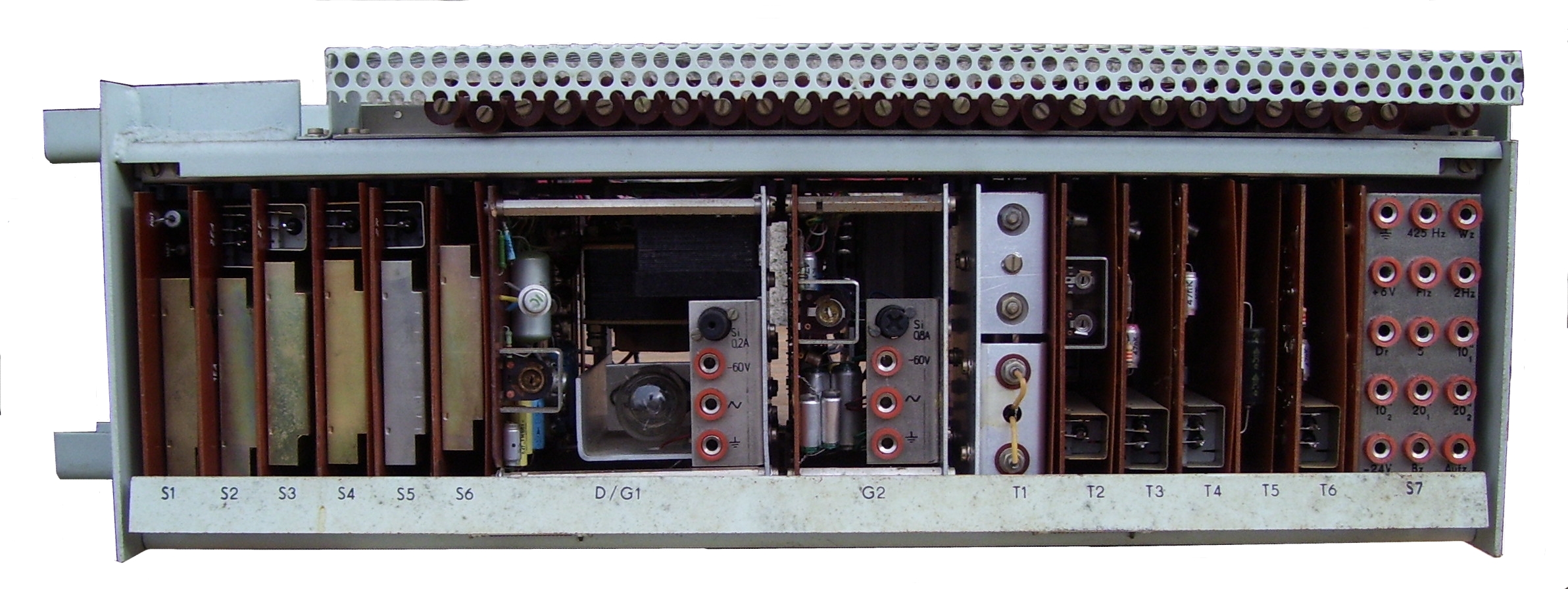

Signalschaltungen (SS 1 bis SS 7)
2293.002-00011 bis 2293.002-00017
Sie überwacht die Anlage, wertet die
Störungskennzeichen aus und schaltet
die optischen bzw. akustischen
Alarmsignale ein.

Ruf- und Signalversorgung (T1 bis T6, G1,G2)
2622.015-00011 bis 2622.015-00018
Die RSV liefert die erforderlichen
Tonfrequenten Signale, Rufspannung, Hörzeichenspannung und

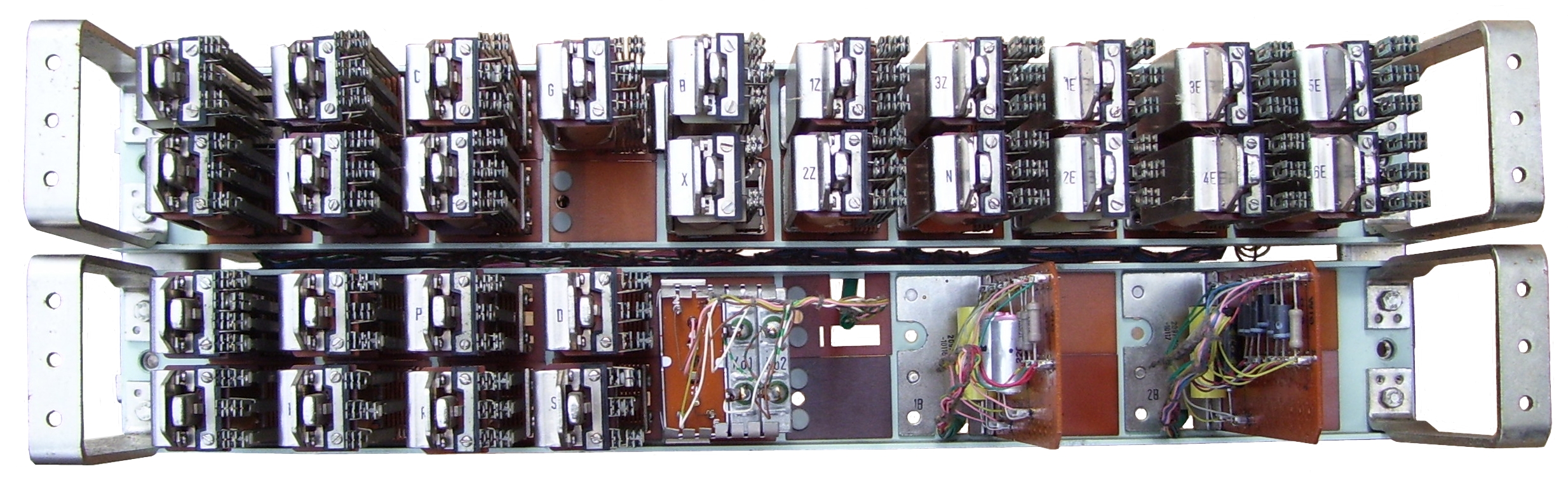

Speiseumsetzer SpUs
2321.011-00001
Dient zur Speisung der Teilnehmer bei
einer internen Verbindung und legt die erforderlichen Hörzeichen und die Rufwechselspannung an.

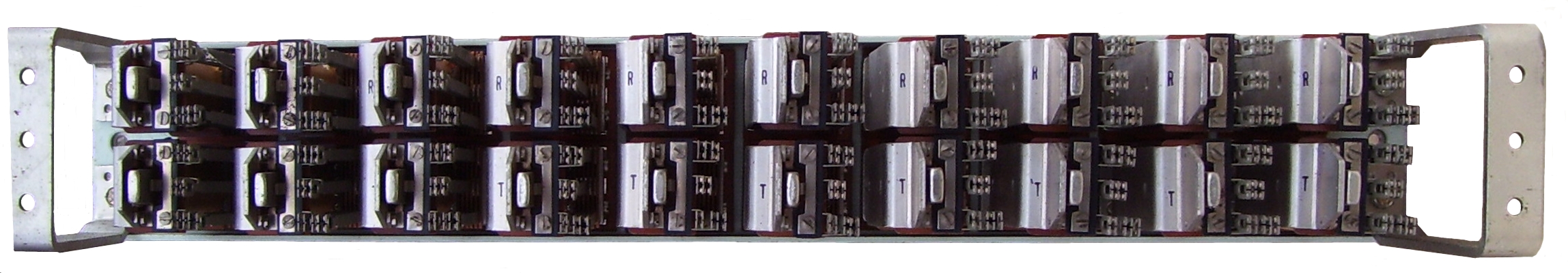

Teilnehmerschaltung TS
2254.005-00001
Dient zur Anschaltung der 2-adrigen
Anschlussleitung des Teilnehmers
an den 3-adrigen Verbinder-Block V-B.

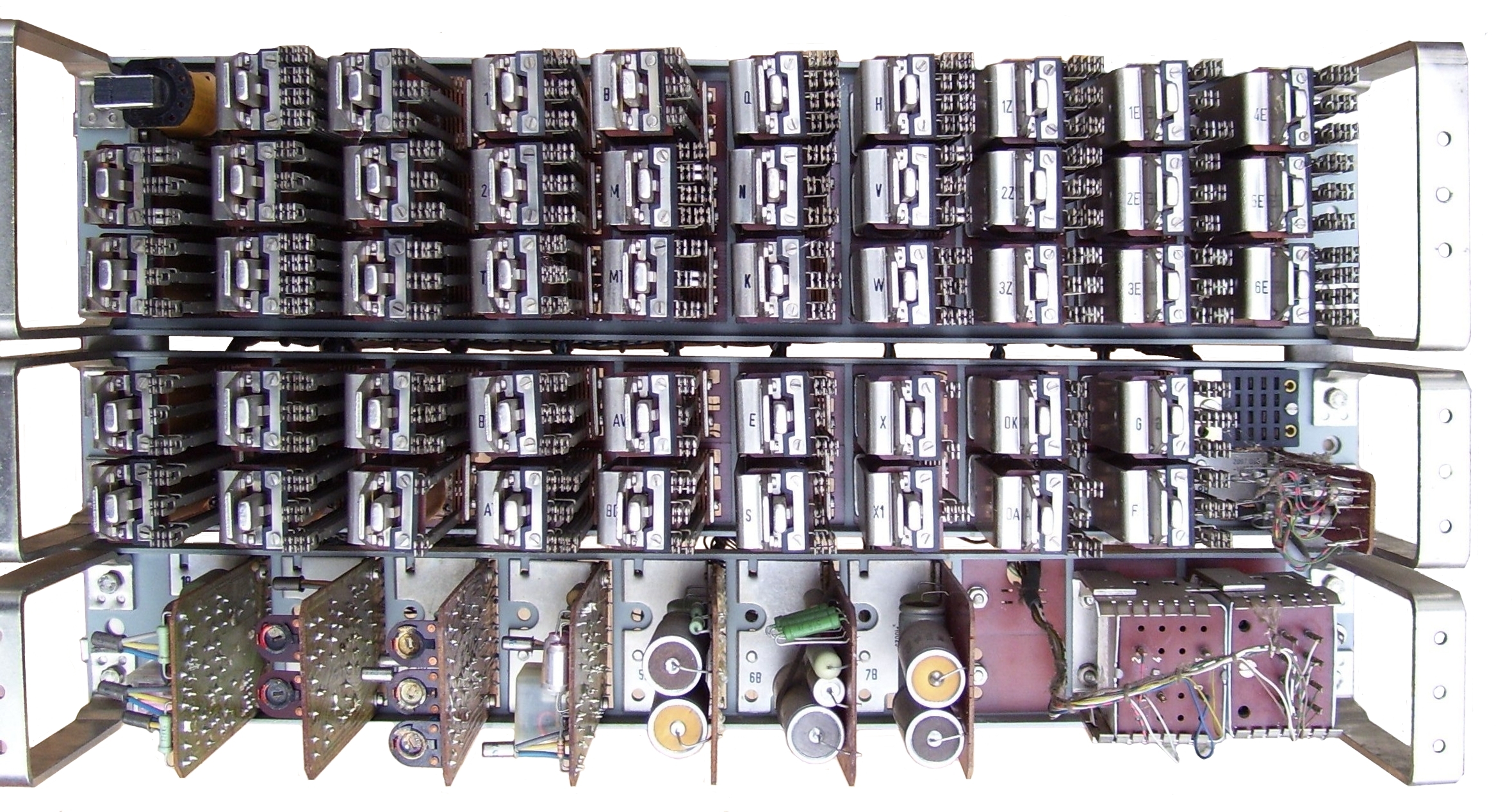

Betriebseinwahlumsetzer BEUs
2333.024-00001
Der Einsatz erfolgt als Querumsetzer 2
(Qus2) anstelle eines Amtsumsetzers
(AUs). Er ermöglicht den
vollautomatischen  Verbindungsaufbau
in kommender und gehender Richtung
beim Einsatz  der MSN 70 in erweiterten Betriebsfernmeldenetzen bzw. Sondernetzen.

Hier die möglichen Anschaltungen.
