Prüfgerät Mittlere Schalternebenstellenanlagen (MSN)
Hersteller:
Baujahr/Nummer:
Quellen:
VEB Werk für Signal- und Sicherungstechnik Berlin
1986 / 007
Beschreibung, Bedienungsanleitung
Weitere Angaben:
Zeichnungsnummer: 2481.118-00001 2481.118-00001 Sp Stromlaufplan 2481.118-01001 Bp Bauschaltplan 2481.118-00001 Ba Bedienungsanleitung 2481.118-00001 Bs Beschreibung Anschluss: 60 V=, Rufwechselspannung: 60 V/ 50 Hz, Arbeitstrom: ca. 0,2 A, Hörton: 425 Hz, Masse: 14 kp
Das Prüfgerät Pgt MSN dient zur Überprüfung der Teilnehmeranschlussleitungen und der Teilnehmerapparate, zur routinemässigen Überprüfung der Funktionstüchtigkeit der MSN 25 bzw. MSN 70 und zur Erleichterung der Fehlersuche. Die Bedienung erfolgt durch Kippschalter von der Frontplatte aus.

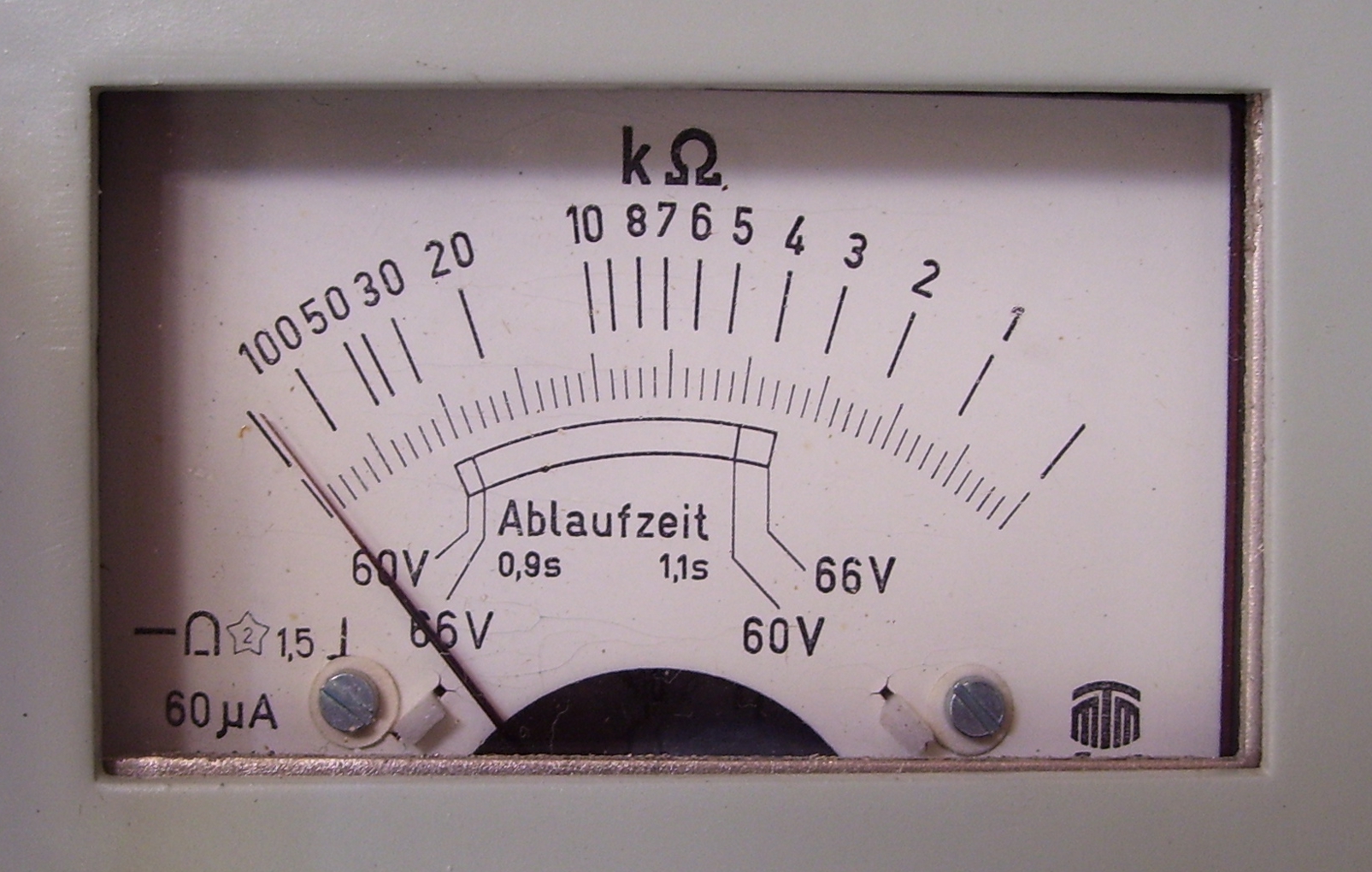

Messgerät des Pgt MSN
