Fernsprech - Tischapparat W 38 (mit Taste)

Hersteller:

Baujahr/Nummer:

Quellen:

VEB Fernmeldewerk Nordhausen (RFT 305)

1953 / B 8450

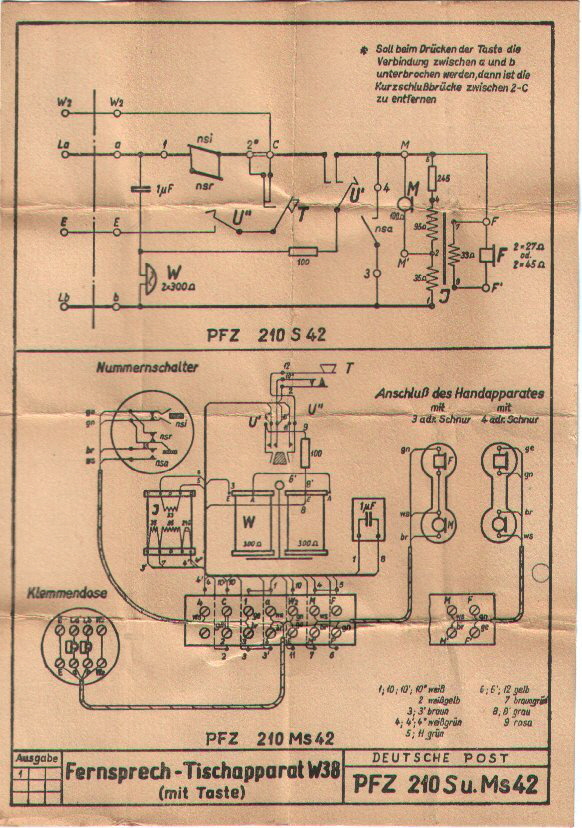

Stromlauf- und Bauplan PFZ 210 S u. Ms 42

Weitere Angaben:

Das Gehäuse ist einteilig aus Bakelit. Die Handapparateschnur ist drei- oder vieradrig. Die Bauelemente sind direkt auf der Bodenplatte montiert. Die Einsprache ist schräg und geschlitzt.                                                                                                   Beim Auflegen des Handapparates wird der Bakelitkeil der Gabel zwischen die Kontakte gedrückt und somit die Verbindung mit Sicherheit getrennt.

Zusätzlich gibt es noch den W38/58, auf den ich weiter unten eingeh.

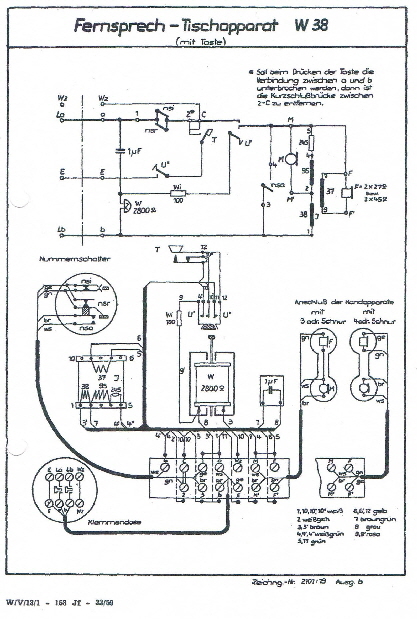

Es gibt verschiedene Ausführungen (Beispiele)                                                                                                                              Fernsprech - Tischapparat W 38/58 (mit Taste)      Zeichnungsnummer.: 2101:19 BpSp                                                             Tischapparat W 38 mit Erd- und Flackertaste         RPZ 210 S u. Ms 300                                                                                      Fernsprech - Tischapparat W 38 (mit Taste)           PFZ 210 S u. Ms 42 (dieser hier)                                                                     Fernsprech - Tischapparat W 38 (ohne Taste)         PFZ 210 S u. Ms 41

)

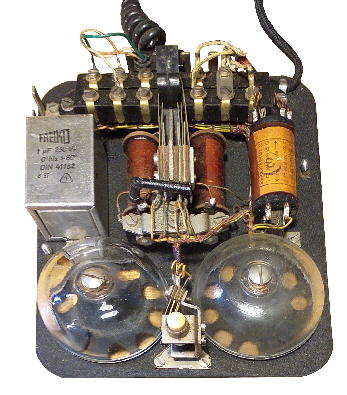

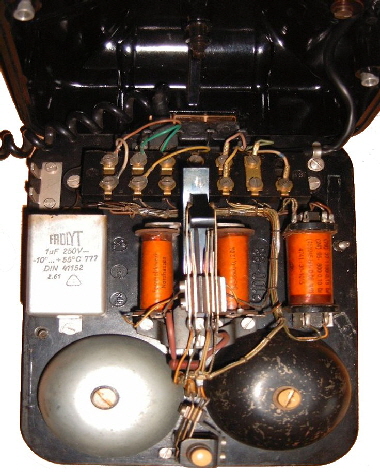

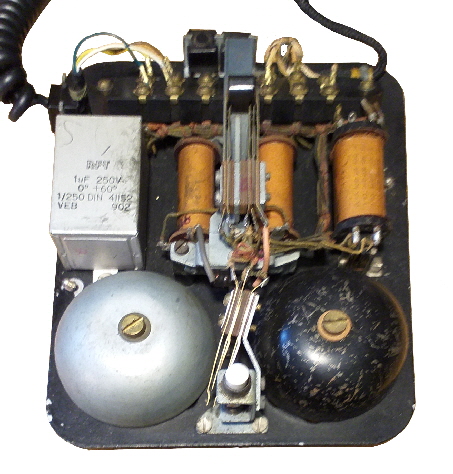

Hier sind Innenansichten weiterer Apparate.

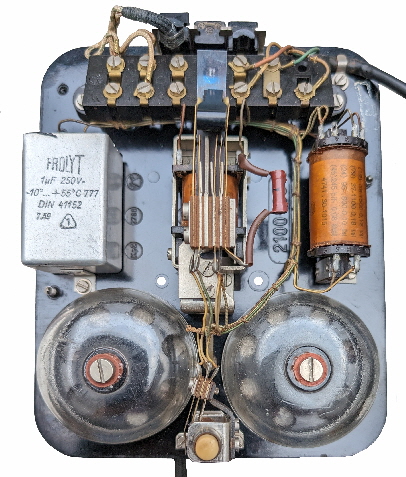

Hier ist der W38/58

Dieser Apparat hat ein W 38-Gehäuse und die Schaltung des W 58.

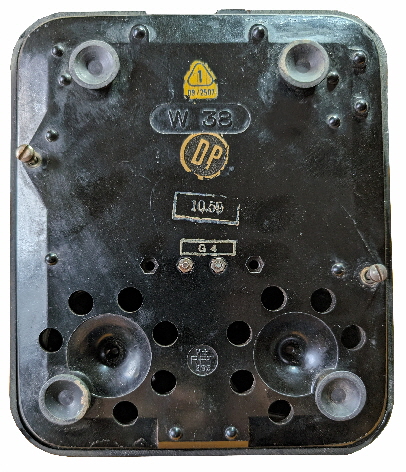

Hauptmerkmal ist der neue Einspulenwecker. Damit der alte Gabelumschalter passt, ist extra ein Bügel zur Anpassung vorhanden. Dadurch ergibt sich eine kleine Änderung zum ursprünglichen Stromlaufplan.                                                                                            Von unten ist er neben der Bezeichnung an den beiden engeren Befestigungslöchern für den Einspulenwecker zu erkennen.
