Feldfernsprecher FF 63, FF 63 M, FF 63 S

Hersteller:

Baujahr/Nummer:

Quellen:

VEB Funkwerk Kölleda

FF 63: - / 41836,                 FF 63 M: 1972 / 9977,               FF 63 S: 1987 / 33329

Beschreibung und Bedienungsanleitung Feldfernsprecher FF 63

Technische Dokumentation Feldfernsprecher FF 63 M

Weitere Angaben:

Zeichnungsnummer: FF 63: 2033.013-00001,  FF 63 M: 2033.013-00002, FF 63 S: nicht bekannt                               Wecker: Ruffrequenz: 25 ... 50 Hz, Lautstärke:  > 55 Phon                                                                                                     Induktor: Leistung 3,6 W bei 3 U/s und Z = 1500 ... 3000 Ohm                                                                                              Betriebsspannung: 6 V (NC-Sammler 6 V / 1 Ah oder 5 x R 6 Primärelement)                                                                         Mikrofonverstärker: Verstärkung > 6,3 Np bei 3,4 kHz

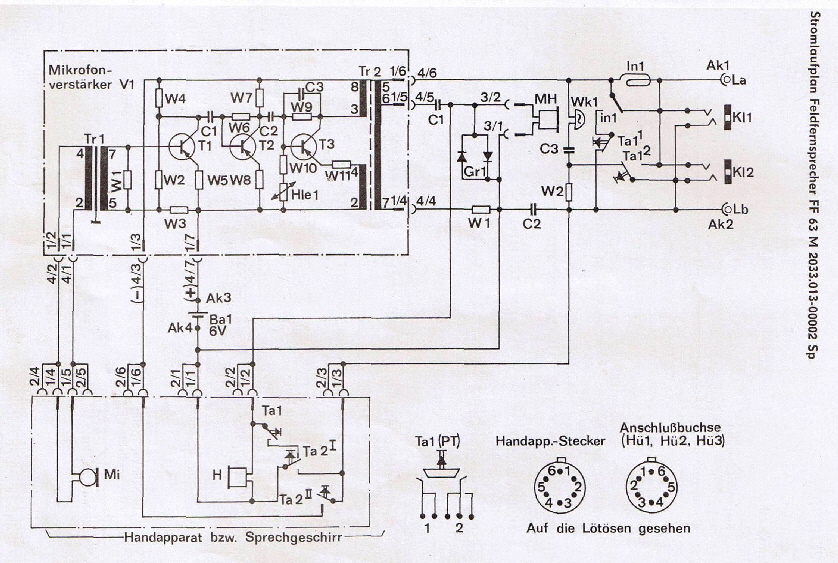

Der Unterschied besteht im inneren Aufbau.                                                                                                                             FF 63:        Gr 1 - Säulengleichrichter 1/2 B 120/90, ohne zusätzlichen Taster                                                                            FF 63 M:   Gr 1 - Halbleitergleichrichter KG 70, sonst gleicher Stromlaufplan                                                                          FF 63 S:    Veränderter konstruktiver Aufbau. Wecker und Verstärker vertauscht. Verstärker V 1 entflält, dafür EV 2.

Der Feldfernsprecher wird allgemein über eine zweidrähtige Leitung angeschlossen. Unter erschwerten Bedingungen ist ein Betrieb auch mit einer Leitung und Erde möglich.

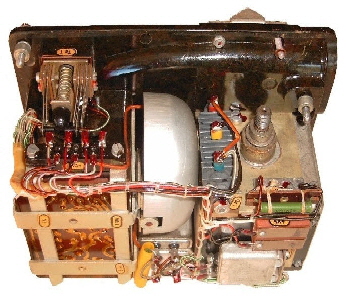

   FF 63

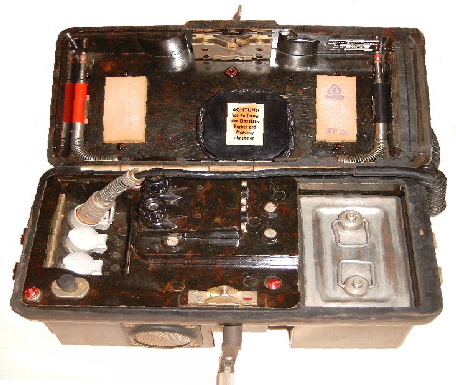

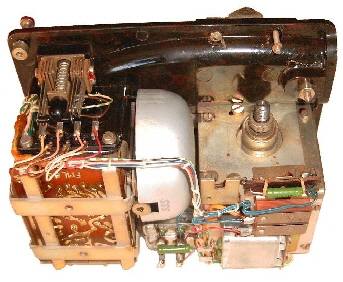

   FF 63 M

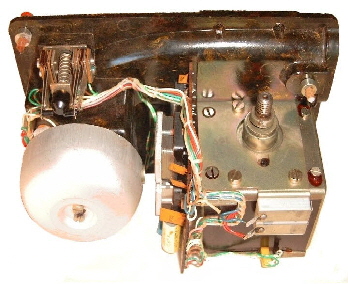

   FF 63 S
