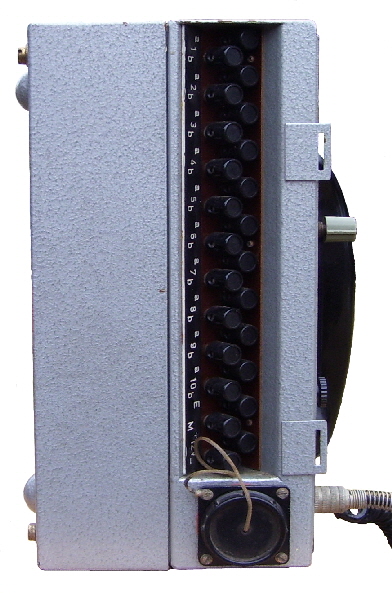

Kommandeursprechstelle KSS 10

Hersteller:

Baujahr/Nummer:

Quellen:

Telefon- und Signalbau Berlin (TSB)

1979 / 224

Stromlaufpläne, Bauschaltpläne und Verbindungsdarstellungen

Die oben genannten Pläne und Darstellungen sowie die Beschreibung der Frontansicht wurden freundlicherweise von W. Meier zur Verfügung gestellt.

Weitere Angaben:

Stromversorgung: 24 V=,  Betriebsarten: ZB, OB, Funk; Freisprecheinrichtung
Anschlüsse: Feldverbindungskabel, Masse, Erde, BG, Sprechgeschirr/Handapparat,  La/Lb für Leitung 1 bis 10
Bei Feldverbindungskabel nur mit Anschlusskasten OB 62/Ak oder Abzweigkasten OB 62/Az
Für Einbau im Kfz. vorgesehen.
Zur KSS 10 gehören mehrere Baugruppen:
5 x 2956      Auswerteschaltung für Ruf kommend
3 x 2833.2   Mikrofonvorverstärker für Handapparat und Sprechstellenmikrofon,
                    Pegelregelung für Tonband
1 x 2846      Tongenerator Ruf kommend und Regelschaltung Tonband
1 x 2959      Leistungsverstärker für Lautsprecher
