Universalvermittlung Univerm klein

Hersteller:

Baujahr/Nummer:

Quellen:

VEB Stern - Radio Rochlitz

1986 / 732989

Technische Dokumentation, Entwicklungsgeschichte, Übersichtsschaltplan, Baulageplan

Weitere Angaben:

Zeichnungsnummer: 2675.013-10011  -2,  2675.013-00001 Üp, 2675.013-10011 Bp,                                                                   Stromversorgung: 127/220 V, 50 Hz/ 60 V=/ 60 V – Batterie, Ruf- und Signalstromversorgung: teilelektronisch,
Breite: 1000 mm, Tiefe: 450 mm, Höhe: 1700 mm, Gewicht: 315kg
Gleichrichter: FO-55/3-E60/5 Wbreg (VEB Elektrowärme Sörnewitz)
Die Universalvermittlung klein, Univerm kl, ist eine Vermittlungsanlage mit einer Anschlusskapazität von 20 Teilnehmern bzw. Leitungen. Sie ist für den Einsatz als Dispatcherzentrale mit Vermittlungscharakter in  Sondernetzen vorgesehen (Basa, NVA, Polizei).
Es können ZB-, OB-, und W-Organe zweiadrig angeschaltet und miteinander verbunden werden. Dazu werden sie mittels Sperrtaste für die ursprüngliche  Vermittlung gesperrt und direkt angeschaltet.
Zur Univerm gehören zwei gleichrangige Bedienpulte, von denen sie miteinander verbunden werden können.
Die Univerm gibt es für 20, 40, 80 und 160 Teilnehmer/Leitungen.

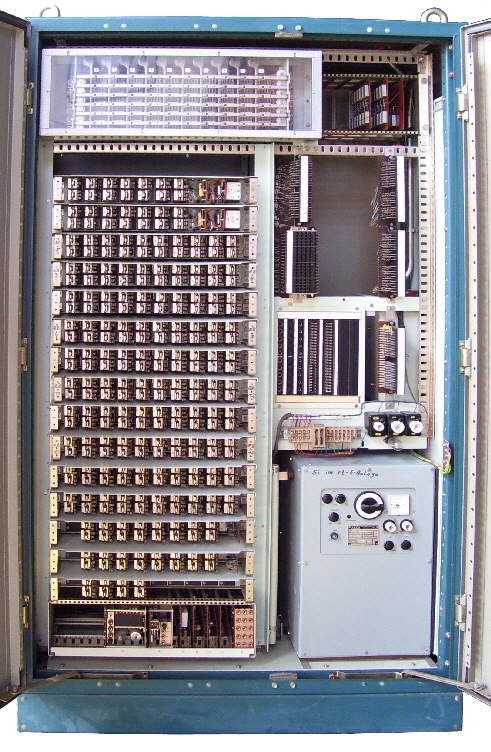

Innenansicht von vorn

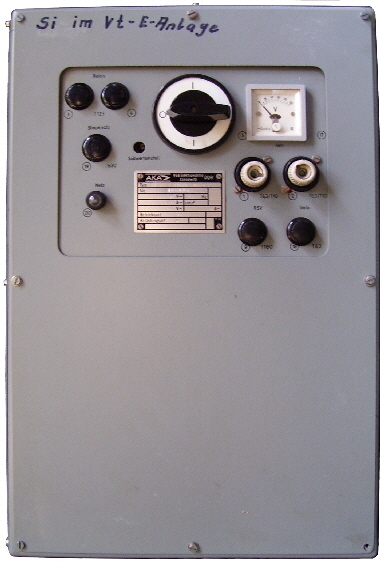

eingebauter Gleichrichter
