Nebenstellenanlage R-1-1-1-50
Hersteller:
Baujahr/Nummer:
Quellen:
Weitere Angaben:
Stromversorgung: 110 / 220 V~, Stromlaufplan: 2065:19 bzw. DP 571 S 10; Bauschaltplan: 2065:20 bzw. DP 571 Bs 10
R= Relaisanlage, 1= Amtsleitung, 1= Nebenstelle, 1= Innenverbindung, 50= Entwicklungsjahr
Die Anlage ist in einem Wandkasten untergebracht. Der Relaisrahmen ist schwenkbar. Mittels Nachtschalter kann der ankommende Ruf auf die Nebenstelle gelegt werden.
Auch wenn die Nebenstellenanlage der Grössenordnung I/1 ist (Amtsleitung/Nebenstelle), ist sie keine Vorzimmeranlage. Denn sie wird mit Nebenstellenapparate (mit Erdtaste) betrieben. Bei Netzausfall wird die Hauptstelle direkt auf die Amtsleitung gelegt.

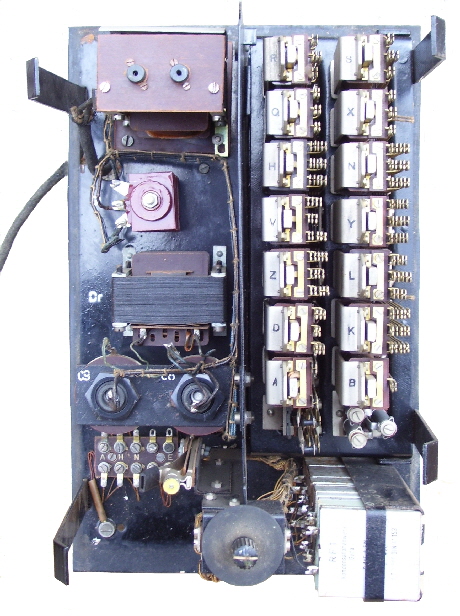

Ansicht von vorn
