Nebenstellenanlage W-3-15-3H-51
Hersteller:
Baujahr/Nummer:
Quellen:
Weitere Angaben:
Spannung: 24 V =, Gehört zur Typenreihe: W-2-10-2H-51, W-3-15-3H-51, W-5-25-4H-51
W= Wähleranlage, 3= Amtsleitungen, 15= Nebenstellen, 3H= Hausverbindungen, 51 Entw.-Jahr
Während die W-2-10 in einem Wandkasten untergebracht ist, sind die beiden grösseren Anlagen in einem Schrank untergebracht. Weiterhin besitzen sie anstelle des Signalsatzes eine Ruf- und Signalmaschine RSM 52. Der Anschluss des Abfrageapparates erfolgt über einen Beikasten, der auch die Nachtschalter und Weckerschalter enthält. Die Baugruppen sind allgemein identisch.
Dieser Abfrageapparat sowie die Baugruppen waren bis 1987 beim Rat der Stadt Torgelow im Einsatz. Leider konnte nicht mehr die ganze Anlage gerettet werden.

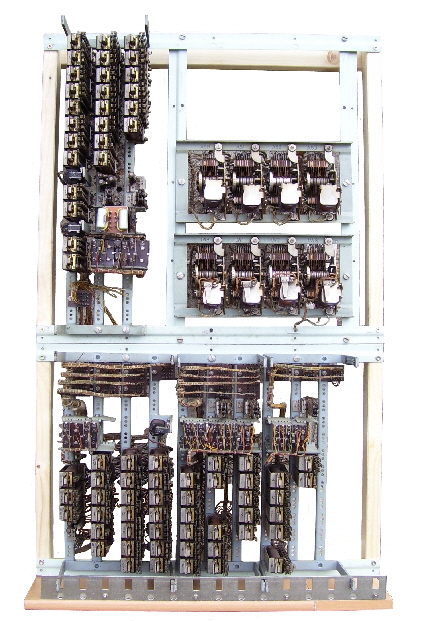

Baugruppen im Rahmen zusammengefasst
Links oben: Amtssatz
Rechts oben: Anrufsucher und darunter die Leitungswähler
Links unten: Gemeinsamer Satz
Rechts unten Verbindungssätze (2 + 1)

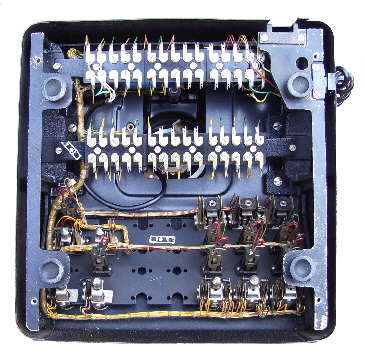

Abfrageapparat geöffnet

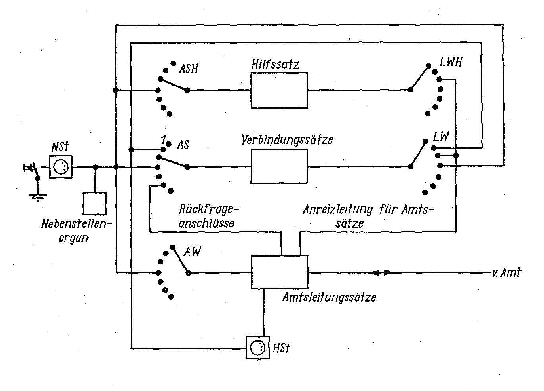

Übersichtsschaltplan der Typengruppe
