Reihen - Nebenstellen - Anlage RENA IV/16

Hersteller:

Baujahr/Nummer:

Quellen:

VEB Telefon- und Signalbau Berlin

1979 / 147

Beschreibung

Weitere Angaben:

Zeichnungsnummer:   653.001-00001, Stromlaufplan: 653.001-00001 Sp, Bauschaltplan:           653.001-10001 Bp
Netzspannung extern: 24 V= / 6 A;  Masse Relaisschrank:    ca. 150 kg
Die Teilnehmerapparate haben ein 16-paarige Plastanschlusskabel mit Stecker für den  Anschlussbeikasten. Die Rufnummern sind: 2 - 9 und 12 - 19. Die RENA IV/16 gestattet den Anschluss von max. 16 Teilnehmerapparate und 1 - 4 gemeinsame Anschlussleitungen. Zusätzlich kann jedem Teilnehmerapparat eine separate Anschlussleitung direkt zugeordnet werden.
Dieses Gerät stand in 10405 Berlin, Prenzlauer Allee 6.

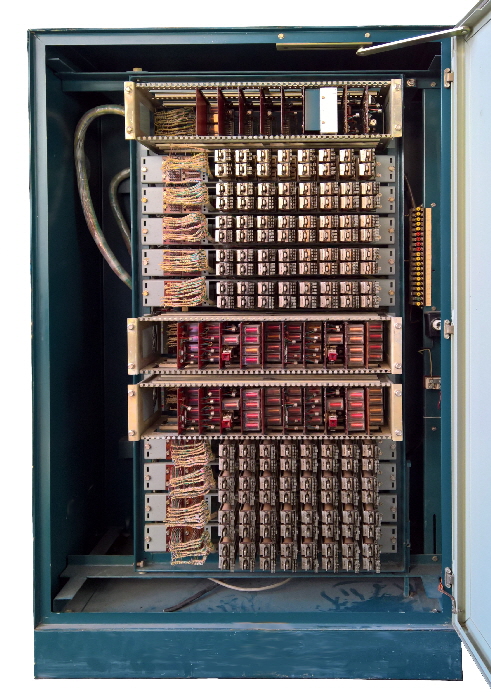

Schwenkrahmen von vorn

Schwenkrahmen von hinten
