Vorzimmeranlage Variant

Hersteller:

Baujahr/Nummer:

Quellen:

VEB Apparatebau Caputh

08/1980 / -

Bedienungsanweisung, Beschreibung, Stromlaufpläne, Bauschaltpläne

Weitere Angaben:

Ausbaustufen:    2037.020-xxxxxVorzimmeranlage Variant 1/1
                           2037.021-xxxxxVorzimmeranlage Variant 1/2

2603.050-00001  Relaisbeikasten 1/1 24 V            2603.050-20100/1 Bp,  2603.050-20100/1 Sp
2603.051-00001  Relaisbeikasten 1/1 60 V            2603.051-20100/1 Bp,  2603.051-20100/1 Sp                                                  2603.052-00001  Relaisbeikasten 1/2 24 V            2603.052-20100/1 Bp,  2603.052-20100/1 Sp
2603.053-00001  Relaisbeikasten 1/2 60 V            2603.053-20100/1 Bp,  2603.053-20100/1 Sp

hier:                2037.020-00011 Vorzimmeranlage Variant 1/1 24 V)
                        2037.020-00001  Apparat Sekretär/Chef 24 V     2037.020-20100 Bp,   2037.020-20100 Sp
                        Relaisbeikasten 1/1                                               2037.020-01110 Blp , 2037.020-01135 Sp                              Sperrschloß; mit BK-Relais (Betriebskontrollschaltung); Die Umschaltung von 24 V auf 60 V erfolgt durch den Einbau einer Zusatzschaltung. Daher erfolgen keine weiteren Änderungen an den Apparaten bzw. Relaisbeikästen.
Der Austausch eines Apparates durch einen Lautfernsprecher LF - V 75 ist möglich.
Die Relaisbeikästen nach 2603.050...053-20100 Sp haben kein BK-Relais.

VZA_Variant_BK11_02
VZA_Variant_App_02

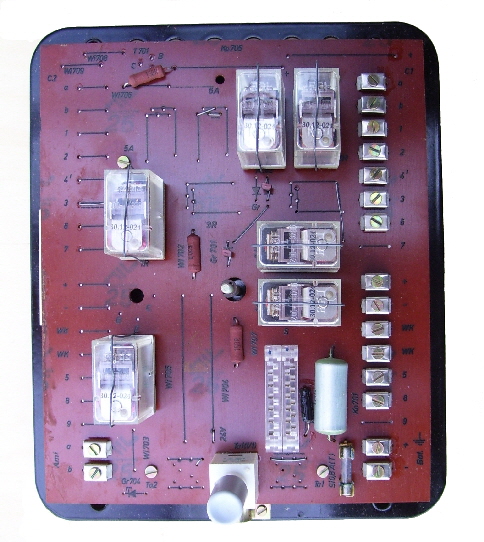

Hier ist der Relaibeikasten nach               2037.020-01135 Sp dargestellt.

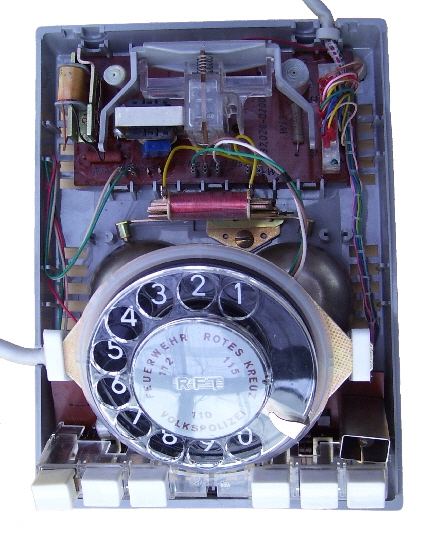

Hier ist der Apparat Sekretär/Chef  nach          2037.020-20100 Sp dargestellt.
