Einheitsvorzimmeranlage 66

Hersteller:

Baujahr/Nummer:

Quellen:

Telefon- und Signalbau KG Wagner& Krüger Berlin

- / -

Bedienungsanleitung,  Beschreibung,  Stromlaufpläne,  Bauschaltpläne

Weitere Angaben:

Ausbaustufen: 630.001-00001  II/1/2 (gemeins. Amtsltg./Sekretär/Chef)
                        630.001-00002  II/1/1
                        630.001-00003  I/1/2
                        630.001-00004  I/1/1
Stromversorgung: 220 oder 110 V ~ oder extern: 24, 48 oder 60 V =; max. 500 mA
hier:                 EVA 66 (II/I/2)      630.001.00001 Sp Bl.1                                                                                                                                Sekretärapparat       2691.016-00001, 630.001-00001 Sp Bl. 1, 2691.016-10001 Bp, Anschlussplan
                         Chefapparat             2691.016-00002, 630.001-00001 Sp Bl. 1, 2691.016-10002 Bp, Anschlussplan
Sprechkapsel: S 63/ZB; Hörkapsel: H 63 Z 200 oder RH 65, 16-paarige Anschlussleitung; Betriebskontrollschaltung
Die Geräte sind äußerlich gleich. Sie unterscheiden sich in der Schaltung der Taster.
Grundsätzlich dient die Gleichstromschnarre als Ruforgan. Nur bei Netzausfall und als normaler Teilnehmer geschaltet, dient die Wechselstromschnarre als Ruforgan.                                                                                                                                        Der  Austausch des Apparates durch einen Lautfernsprecher  LF-EVA 66 C bzw. LF-EVA 66 S ist möglich.

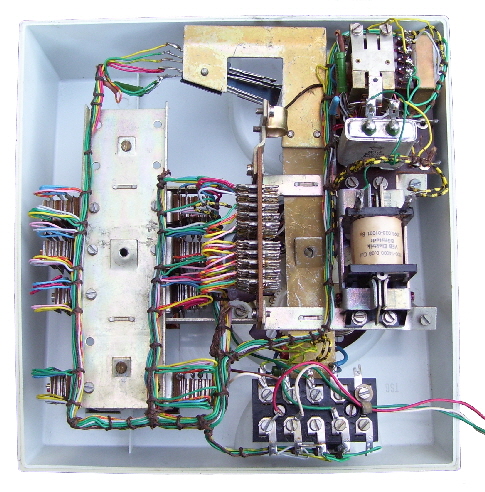

Innenansicht Chefapparat EVA 66
