Vorzimmeranlage VZA 63, LF-V63

Hersteller:  Beikasten    Apparate

Baujahr/Nummer:  Beikasten     Apparate

                                Quellen:

                                                                                                                                                                          Nordfern (VEB Fernmeldewerk Nordhausen)                                                                                  Mechanik-Apparate-Bau KG Caputh                         VEB Stern-Radio Rochlitz

                                                                                                                                                                         - / -                                                                               - / 0450                                                                        - / -                                                                              1969 / 39059,  1973 / 66560

Beschreibung, Stromlaufplan,                                     Stromlaufplan Beikasten, Stromlaufplan Apparat,  Bauschaltplan Apparat, Anschlussplan                       Bauschaltplan Apparat , Anschlussplan

Weitere Angaben:

Beikasten Zeichnungsnummer:  2037.017-00001, Stromalufplan: 2037.017-00001 Sp, Bauschaltplan: 2037.017-01051 Bp, Anschlussplan:                           2037.017-00001 Ap                                                                                                                Tischapparat VZA 63:                2037.017-00001, Stromlaufplan: 2037.017-00001 Sp, Bauschaltplan: 2037.017-01051 Bp
Tischapparat LF-V63:                2034.002-00004, Stromlaufplan: 2034.002-00004 Sp, Bauschaltplan: 2034.002-00004 Bp Stromversorgung:  hier 60 V =, Glühlampe: 24 V / 1,2 W (mit Vorwiderstand), Umrüstung auf 24 V = aber möglich.
1 Amtsleitung; 1 Vorzimmerapparat (W 63/LF-V63); 1 Chefapparat (W 63/LF-V63);
10- adrige Anschlussschnur für die Apparate und 12-adriges Verbindungskabel
Entspricht der Vorzimmeranlage DP 573 S1. Die Belegung der Anschlüsse  ist jedoch verändert worden.

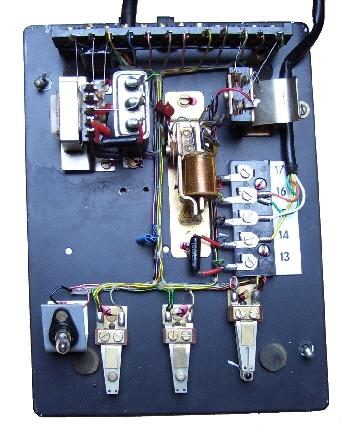

VZA 63

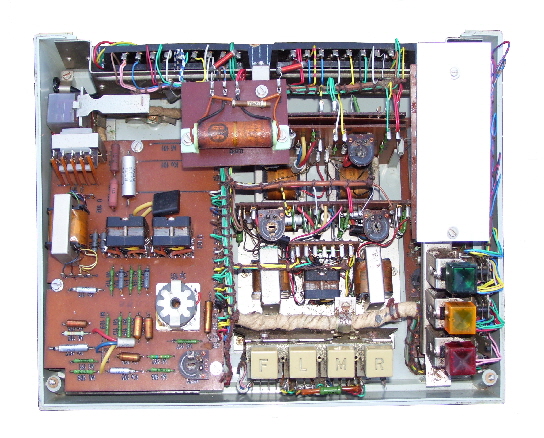

LF-V63

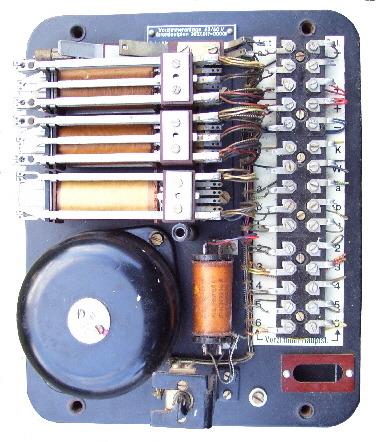

Der Beikasten ist für beide Anlagen identisch.
