Einheitsvorzimmeranlage 67

Hersteller:

Baujahr/Nummer:

Quellen:

Telefon und Signal KG Wagner & Krüger / Telefon- und Signalbau Berlin

- / -

Bedienungsanleitung, Beschreibung, Stromlaufpläne, Bauschaltpläne

Weitere Angaben:

Ausbaustufen:  631.001-00001   II/1/2 (gemeins. Amtsltg./Sekretär/Chef)
                         631.001-xxxxx   II/1/1
                         631.001-xxxxx   I/1/2
                         631.001-xxxxx   I/1/1
                        Anlagen II/1/2 und I/1/2 zusätzlich 1 bis 5 Amtsleitungen möglich.
                        Anlagen II/1/1 und I/1/1 zusätzlich 1 bis 3 Amtsleitungen möglich.
Stromversorgung: 220 oder 110 V ~ oder extern: 24, 48 oder 60 V =
hier:               EVA 67 (II/1/2)      631.001-00001 Sp Bl  1 bis 3                                                                                                                       Chefapparat            2691.016-00009,  631.001-00001 Sp Bl. 4,  2691.016-30001 Bp,   Anschlussplan,
                       Sekretärapparat      2691.016-00010,  631.001-00001 Sp Bl. 5,  2691.016-30002 Bp,   Anschlussplan
Sprechkapsel: S 63/ZB; Hörkapsel: H 63 Z 200 oder RH 65; 22-paarige Anschlussleitung; Betriebskontrollschaltung
Die Geräte sind äußerlich gleich. Sie unterscheiden sich in der Schaltung der Taster. Grundsätzlich dient die Gleichstromschnarre als Ruforgan. Nur bei Netzausfall und als normaler Teilnehmer geschaltet, dient die Wechselstromschnarre als Ruforgan.

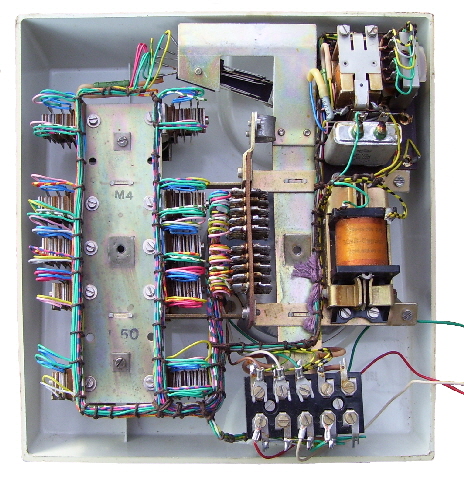

Innenansicht Chefapparat

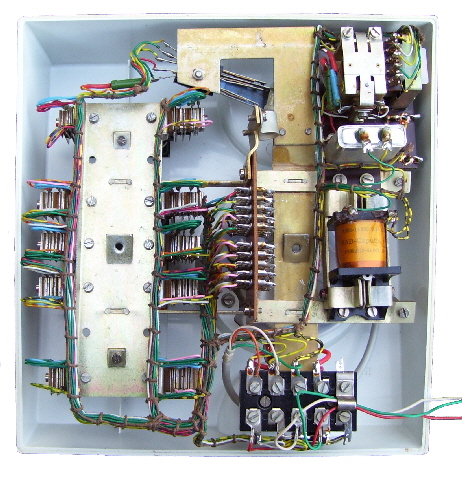

Innenansicht Sekretärapparat
