Linienanlagen
Hersteller:
Baujahr/Nummer:
Quellen:
Weitere Angaben:
Der Stromlaufplan und der Bauschaltplan wurden ausgemessen und nachgezeichnet. Batterieruf. DS weist auf die direkte Schaltung hin. Gemäß Stromlaufplan liegt hier aber die Indirekte Schaltung und die F-Schaltung vor. Indirekte Schaltung: Das Mikrofon hat eine eigene Stromquelle und wird induktiv in den Sprechweg eingespeist (OB-System). F-Schaltung: Durch den Hakenumschalter wird die Stöpseleinrichtung von der Leitung abgeschaltet. Damit wird eine ungewollte Verbindung unterbunden, falls der Stöpsel nicht gezogen wurde. Die Hörmuschel ist nicht vorhanden. Sie wird im Stile der damaligen Zeit nachgebaut.
Die Wandstaion ist ein separates Teil. Sie wird auf dem Sockel mit der Stöpseleinrichtung angebracht. Damit ist ein unkompliziertes Erweitern der Anlage jederzeit möglich. Diese ist hier nicht vorhanden.

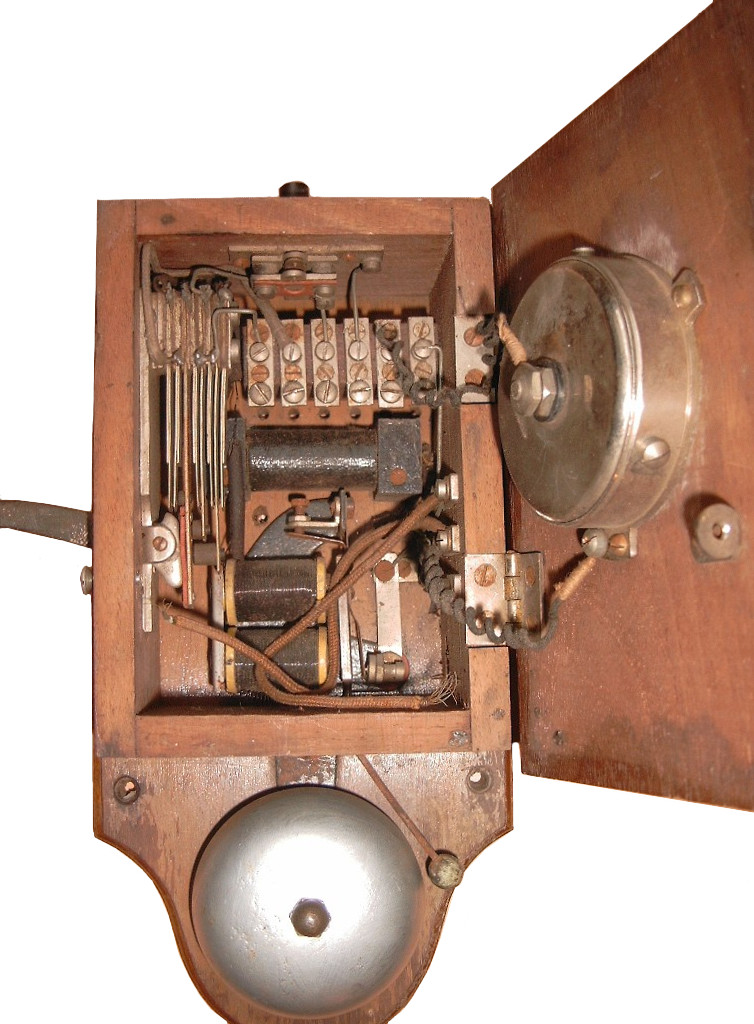

Innenansicht der Wandstation
Wandstation für Stöpsel-Linienwähler

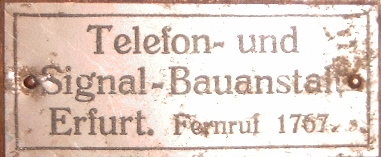

Eine unbekannte Firma.
L - Leitungzweig (a), Ruf- und Sprechleitung MK - M = Mikrofon, K = Kohlepol Batterie WZ - W = Wecker, Z = Zinkpol Batterie S - Stöpsel mit Schnur MZ - M = Mikrofon, Z = Zinkpol Batterie EK - E = Erdleitung (b), Masseleitung für alle Stationen, K = Kohlepol Batterie
