Fernsprech(tisch)gerät Variant, Variant N

Hersteller:

Baujahr/Nummer:

Quellen:

                                   VEB Fernmeldewerk Nordhausen

                         1971 / -                                                    1976 / -

        Stromlaufpläne, Bauschaltpkäne, Beschreibungen, Servivedokumentation

Weitere Angaben:

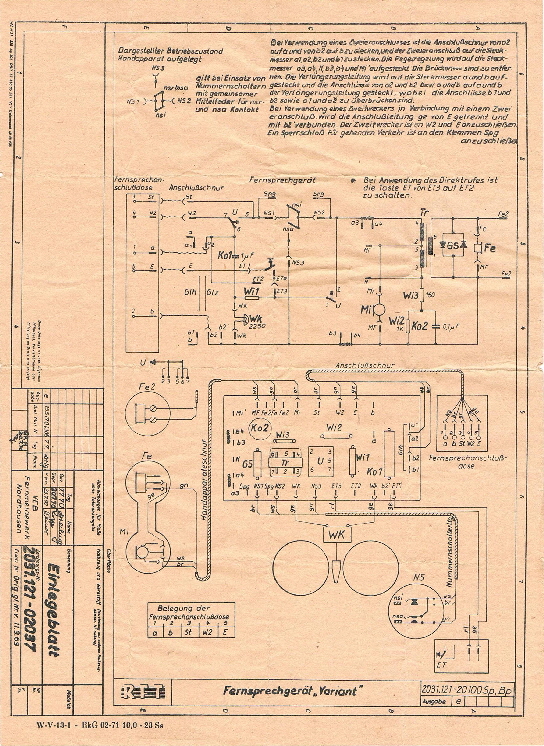

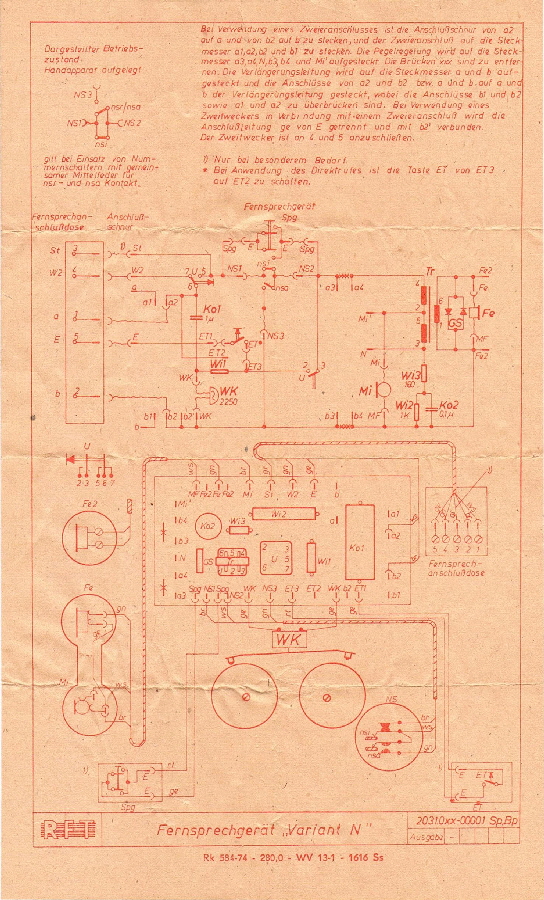

Variant:         Zeichnungsnummer: 2031.121-20111, Stromlauf- u. Bauschaltplan: 2031.121-20100 SpBp                               Variant N:     Zeichnungsnummer: 2031.045-00001, Stromlauf- u. Bauschaltplan: 2031.0xx-00001 SpBp,                                    Die Variant-Apparate bestehen aus einer Unterschale und einer Oberschale. Alle Bauteile sind auf einer Platine auf der Unterschale montiert (ohne Nummernschalter 65 und Tasten).                                                                                                     Äußere Unterscheidungsmerkmale zwischen beiden Apparaten sind:                                                                                                                     Variant: Anschluß Handapparateschnur unterhalb der 5 und 6, Gehäuseschraube von oben.                                                          Variant N: Anschluß Handapparateschnur oberhalb der 5 und 6, Gehäuseschraube von unten.                             Eine Übersicht über weitere Angaben des Varianten-Reichtum finden sie hier.

Variant

Variant N

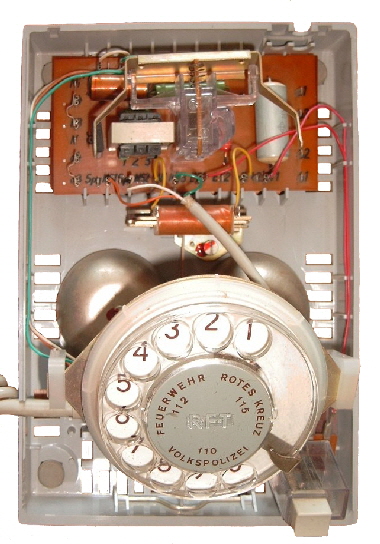

Variant:    Der Einspulenwecker besitzt einen Klöppel zwischen den Glockenschalen. Erweiterungen, wie Gemeinschaftsumschalter oder Pegelregelung, werden rechts bzw. links auf die Platine aufgesteckt.

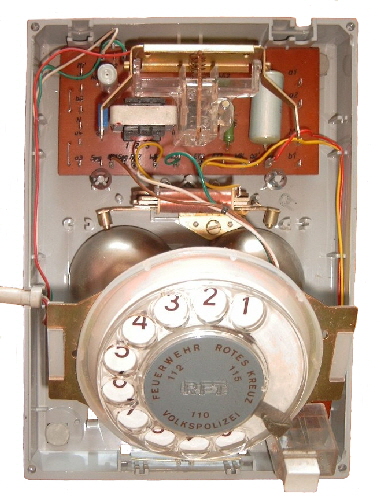

Variant N:    Der Einspulenwecker besitzt zwei Klöppel oberhalb der Glockenschalen. Erweiterungen, wie Gemeinschaftsumschalter oder Pegelregelung, werden rechts bzw. links auf die Platine aufgesteckt.
