Tischfernsprecher W 48, W 48 Heliogen

Hersteller:

Baujahr/Nummer:

Quellen:

Mix & Genest                                                                 Heliogen

1952 / -                                                                     ca.: 1948 - 1950

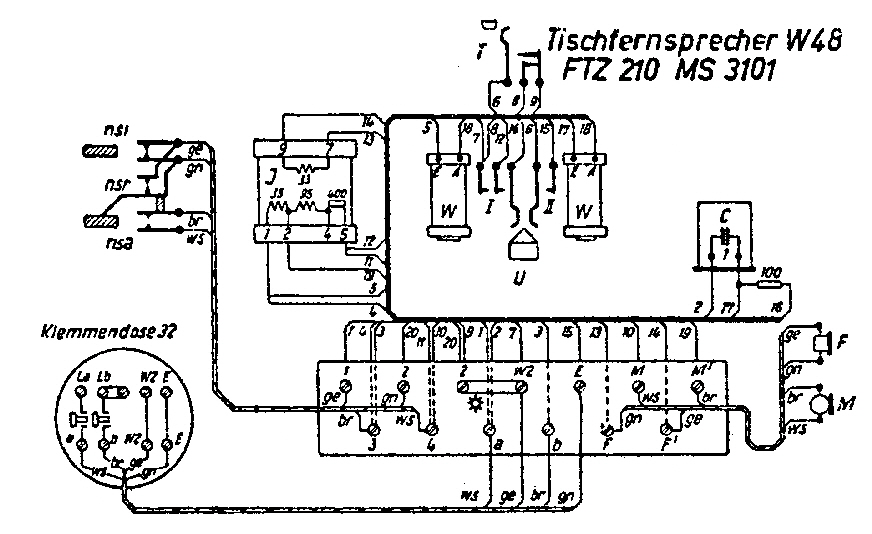

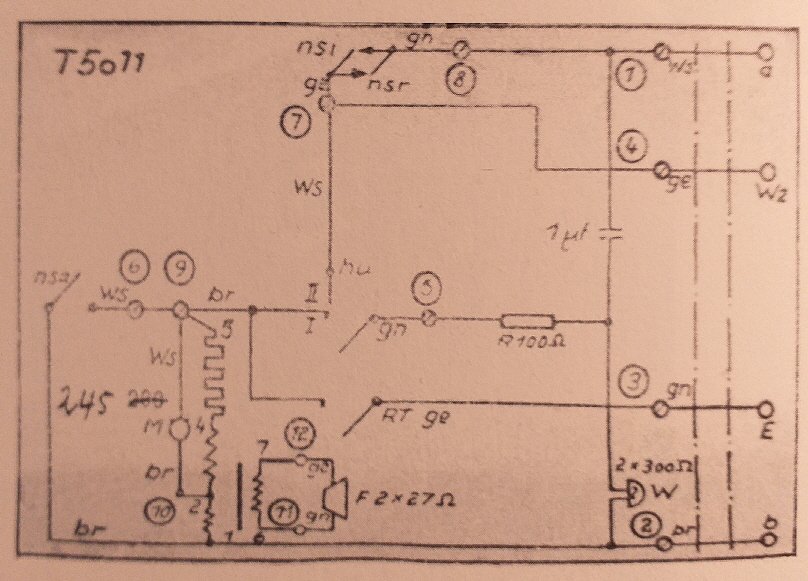

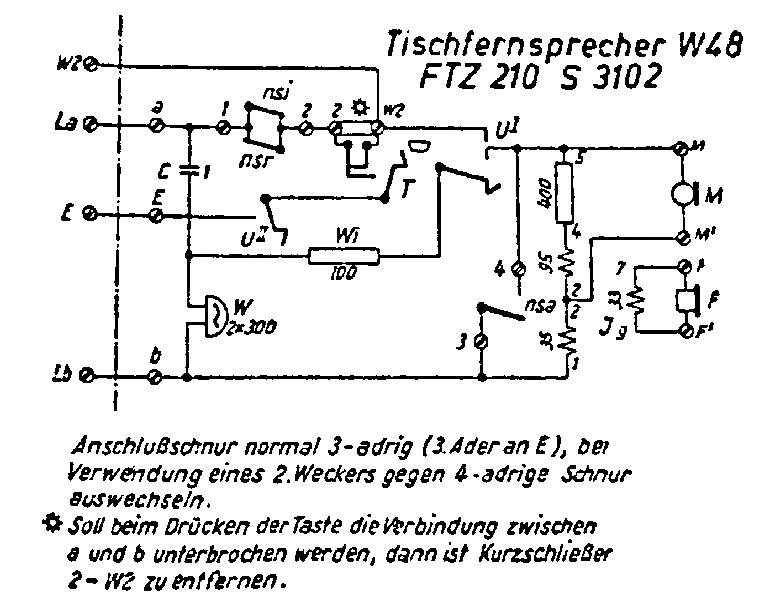

Bauschaltplan: FTZ 210 MS 3101                                                                                             Stromlaufplan: FTZ 210 S 3102                               Stromlaufplan: T 5011

Weitere Angaben:

Das Gehäuse ist einteilig aus Bakelit. Die Handapparateschnur ist drei- oder vieradrig. Die Bauelemente sind direkt auf der Bodenplatte montiert. Die Einsprache ist flach.                                                                                                                           Beim Auflegen des Handapparates des W 48 wird der Bakelitkeil der Gabel aus den Kontakten heraus gedrückt und diese die Verbindung selbständig trennen.

Es gibt verschiedene Ausführungen (Beispiele)                                                                                                                           Tischfernsprecher W 48     FTZ 210 MS 3101, FTZ 210 S 3102 (dieser hier)                                                                              Tischapparat W 48             FTZ 121 255 000 Sz                                                                                                                        Tischapparat W 48a           FTZ 121 255 51 Sz,  FTZ 121 255 52 Sz, FTZ 121 256 51 Sz, FTZ 121 256 52 Sz

Der W 48 Heliogen ähnelt dem W 48 sehr. Das Gehäuse hat eine etwas andere Form. Ebenso sind die Gabel nebst Erdtaste anders gestaltet.

W 48

W 48 Heliogen

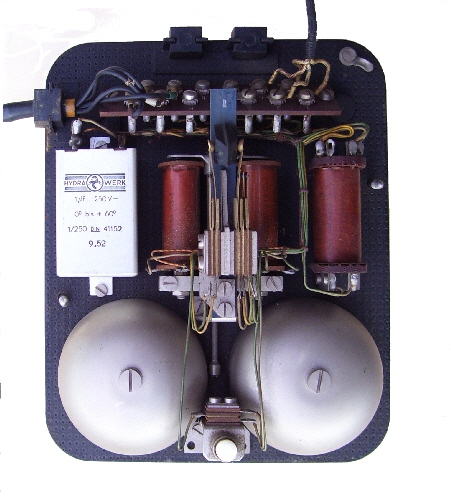

W 48

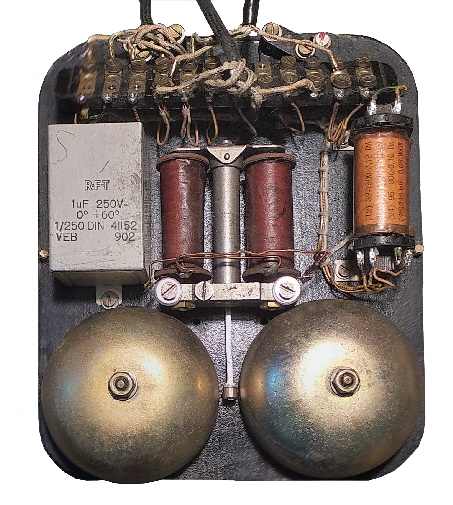

                         W 48 Heliogen

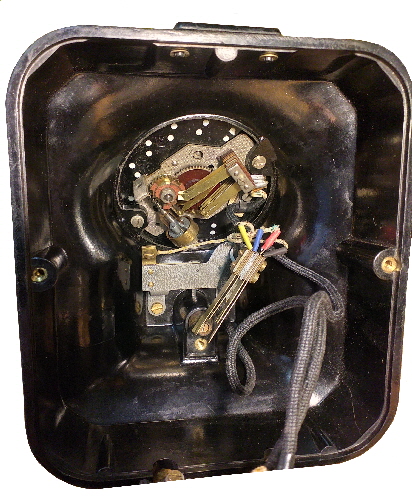

                         W 48 Heliogen                            Interessant ist die Lösung des Gabelumschalters und der Erdtaste. Sie besitzen einen gemeinsamen Befestigungssteg, der gleichzeitig ein Kontakt der Erdtatse ist. Dieser ist mit dem Gehäuse zudem fest verbunden.
