Fernsprechapparat alpha ferro quick

Hersteller:

Baujahr/Nummer:

Quellen:

VEB Fernmeldewerk Nordhausen

1984 / -,  1990 / -

Stromlaufpläne, Bauschaltpläne, Bauteilekatalog, Serviceanleitung

Weitere Angaben:

Es gibt jeweils zwei verschiedene Ausführungen, eine bis 1985 und eine ab 1986. Äußerlich unterscheiden sie sich wie folgt:

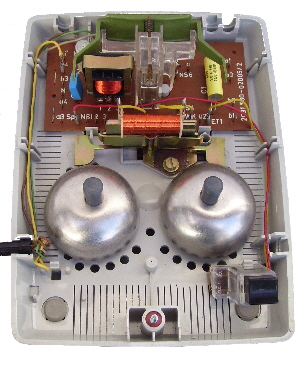

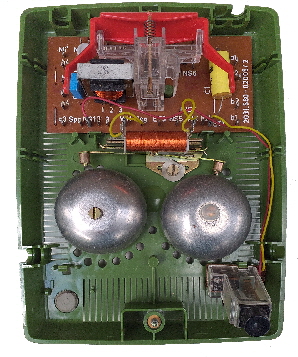

Bis 1985: einteiliger Handapparat Typ Variant; runde Aussparung für den TWB; runde Tasten                                        Zeichnungsnummer: 2031.580-14xxx   TWB Minirex                                                                                                                      Zeichnungsnummer: 2031.580-16xxx   TWB Tastenstreifen oder mit U713D                                                                                   Weiterhin habe ich den Fernsprechapparat alpha audio vario Zeichnungsnummer: 2031.561-12012.                                                  Dieser ist hier aufgeführt, weil er einen TWB mit U713D hat. Weiterhin hat er den A211D als Verstärker-IC und                            eine zweite Taste.                                                                                                                                                                                Ab 1986: zweischaliger Handapparat; schwarze Blende mit TWB, eckige Tasten                                                                           Zeichnungsnummer: 2031.590-202xx   TWB Minirex                                                                                                                      Zeichnungsnummer: 2031.590-252xx   TWB Tastenstreifen oder mit U713D

Innere Unterschiede gibt es natürlich auch:                                                                                                                                     TWB Minirex:  wird 5-adrig angeschlossen     2031.580-11000 Bp,Sp                                                                                            TWB Tastenstreifen oder mit U713D wird 4-adrig angeschlossen    2031.580-13000 Bp,Sp                                                             Farben: 01 = grau, 06 = orange,  07 = signalrot, 12 = farngrün, zusätzlich: 02 = dunkelgrau, 39 = beige                                            Eine Übersicht über weitere Angaben das alpha-Team finden sie hier.

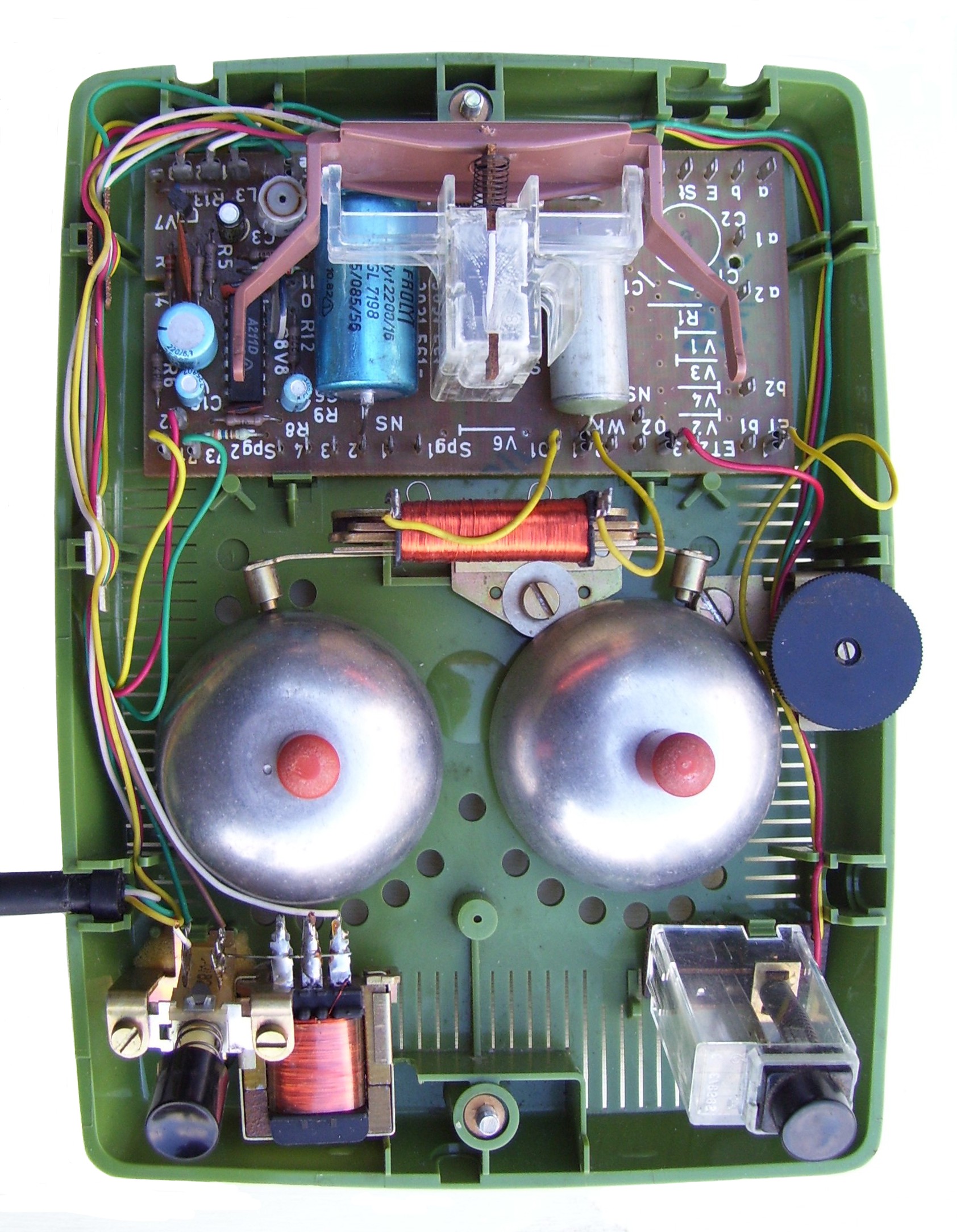

Von oben nach unten:                                                            2031.580-16212                                                    2031.590-25201                                                     2031.561-12012  alpha audio vario                                                          Für diesen Apparat habe ich noch                                 keine Unterlagen.

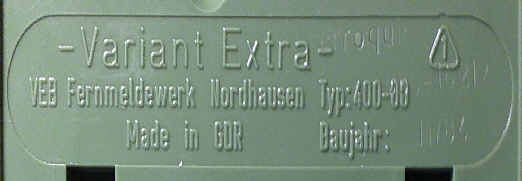

Interessant ist, dass der obere Apparat als Variant Extra mit Zeichnungsnummer 2031.400-00xxx vorgesehen war.

Rechts ist der Lautstärkeregler zu sehen und  links unten der Schalter für die Lautsprecher.
