Fernsprechtischapparat W 58, W 61, W 63 a

Hersteller:

Baujahr/Nummer:

Quellen:

VEB Fernmeldewerk Nordhausen

             1960 / - 3                               1962 / -                                  1966 / -

Stromlaufpläne, Bauschaltpläne

Weitere Angaben:

W 58:    Zeichnungsnummer: 2031.018-00001, Stromlauf- und Bauschaltplan: 2031.018-00001 SpBp.                                      W 61:    Zeichnungsnummer: 2031.020-00001, Stromlauf- und Bauschaltplan: 2031.020-00001 SpBp.                                      W 63a:  Zeichnungsnummer: 2031.022-00001, Stromlauf- und Bauschaltplan: 2031.022-00001 SpBp

W 58

W 61

W 63a

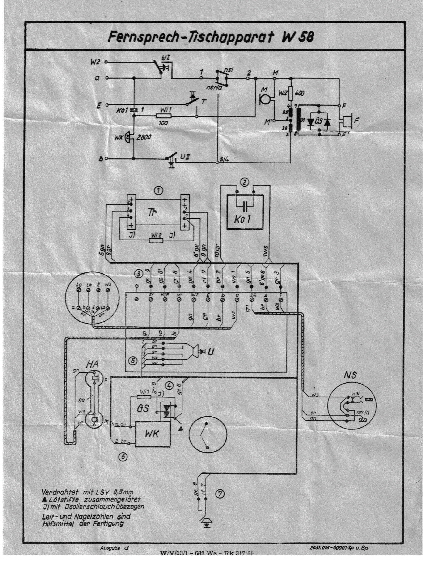

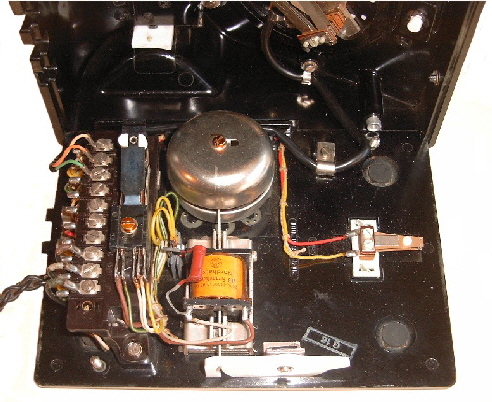

W 58:    Besitzt äußerlich nur eine Betätigungslasche für den Gabelumschalter.                                                                          Der Kondensator und der Übertrager befinden sich unter der Klemmleiste. Einspulenwecker mit Doppelglocke. Der Gleichrichter ist als Säulengleichrichter ausgebildet.

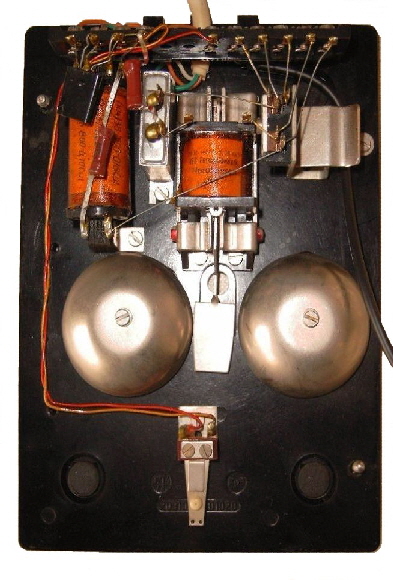

W 61:    Besitzt äußerlich zwei Betätigungslaschen für den Gabelumschalter.                                                               Runder Übertrager und Einfach-Kondensator. Blankverdrahtung. Einspulenwecker mit zwei Glocken. Der Gleichrichter ist als Halbleitergleichrichter ausgebildet. Der Wi 2 wurde später durch einen 390-Ohm-Widerstand ausgetauscht (wegen der E-Reihe).

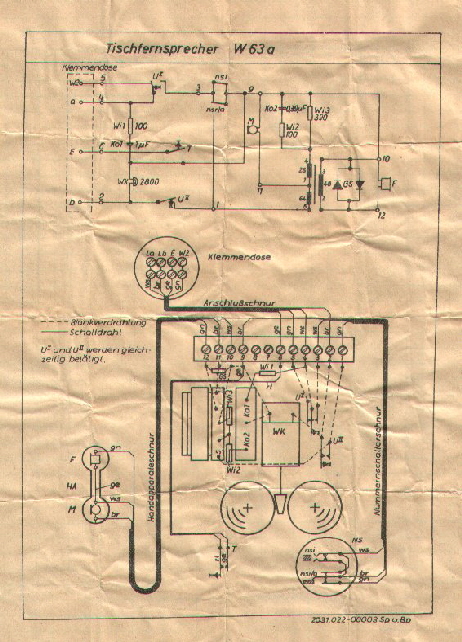

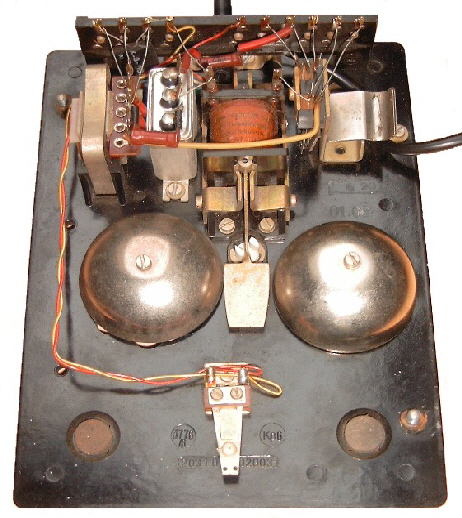

W 63a:    Besitzt äußerlich zwei Betätigungslaschen für den Gabelumschalter wie der W61.                                                Eckiger Übertrager und Doppel-Kondensator. Blankverdrahtung. Einspulenwecker mit zwei Glocken. Der Gleichrichter ist als Halbleitergleichrichter ausgebildet.
