Fernsprechtischgerät FeTAp 611 GbAnz-2 u. 3

Hersteller:

Baujahr/Nummer:

Quellen:

                              -                                                         DFG

                            - / -                                                    1973 / -

Stromlaufplan, Ersatzteilliste

Weitere Angaben:

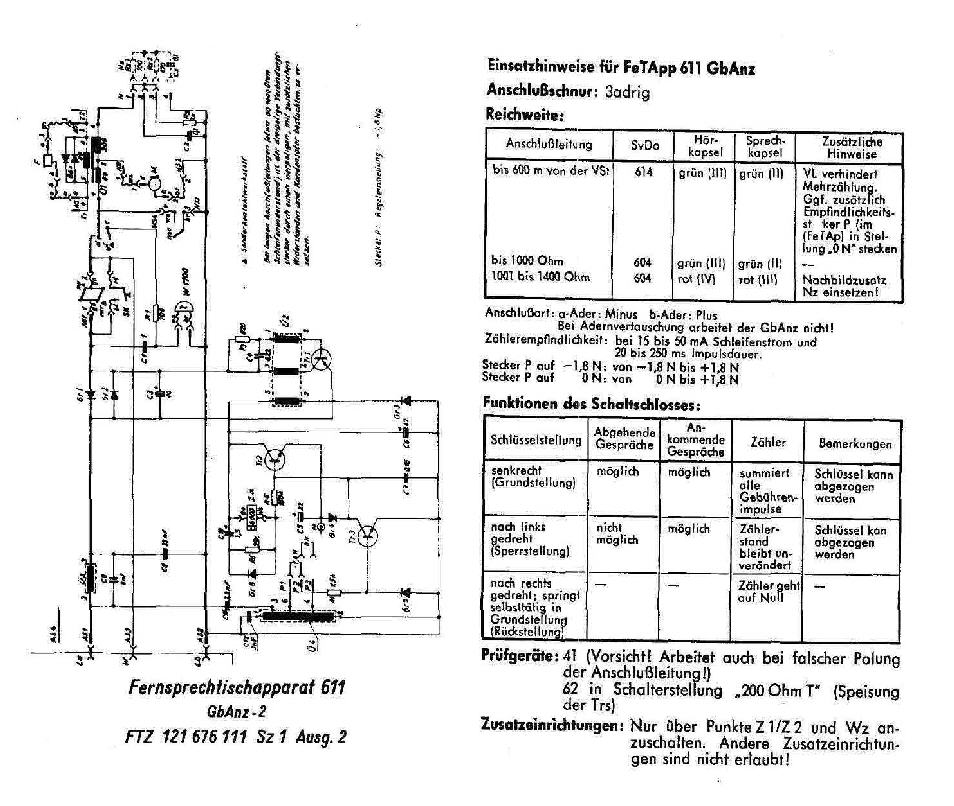

FeTAp 611 GbAnz - 2:  Stromlaufplan FTZ 121 676 111 Sz1 Ausg, 2                                                                                         FeTAp 611 GbAnz - 3:  nicht vorhanden                                                                                                                                            Der Unterschied zwischen der Ausg. 2 und der Ausg. 3 liegt einmal in der konstruktiven Änderung der Bauelemente und zweitens in der Bezeichnung für den Stecker P. Er ist zum Einstellen der Zählerempfindlichkeit:  - 1,8 N oder 0 N.                                         Bei der Ausg. 3 sind diese Angaben in db angegeben ( -1,8 N = -15,6 db).                                                                                         Es gibt auch einen FeTAp 612 GbAnz - 2 mit dem Stromlaufplan FTZ 121 676 121 Sz1 Ausg. 2.

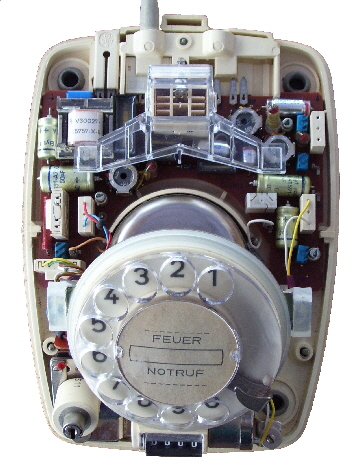

FeTAp 611 GbAnz - 2

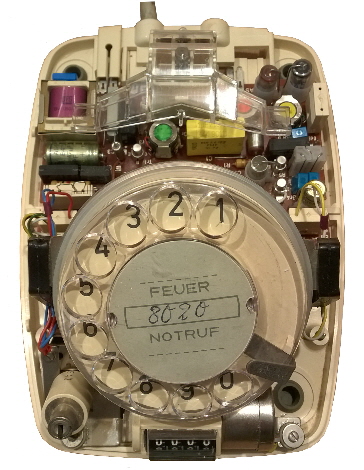

FeTAp 611 GbAnz - 3

Links die Ausg. 2 und rechts die Ausg. 3.     Der Schlüsselschalter  dient zum Zurückstellen des Gebührenanzeigers und zum Sperren des Telefons für abgehende Gespräche.
