Rückfrageapparat 612-1

Hersteller:

Baujahr/Nummer:

Quellen:

SEL

1974 / -

Stromlaufplan, Ersatzteilliste

Weitere Angaben:

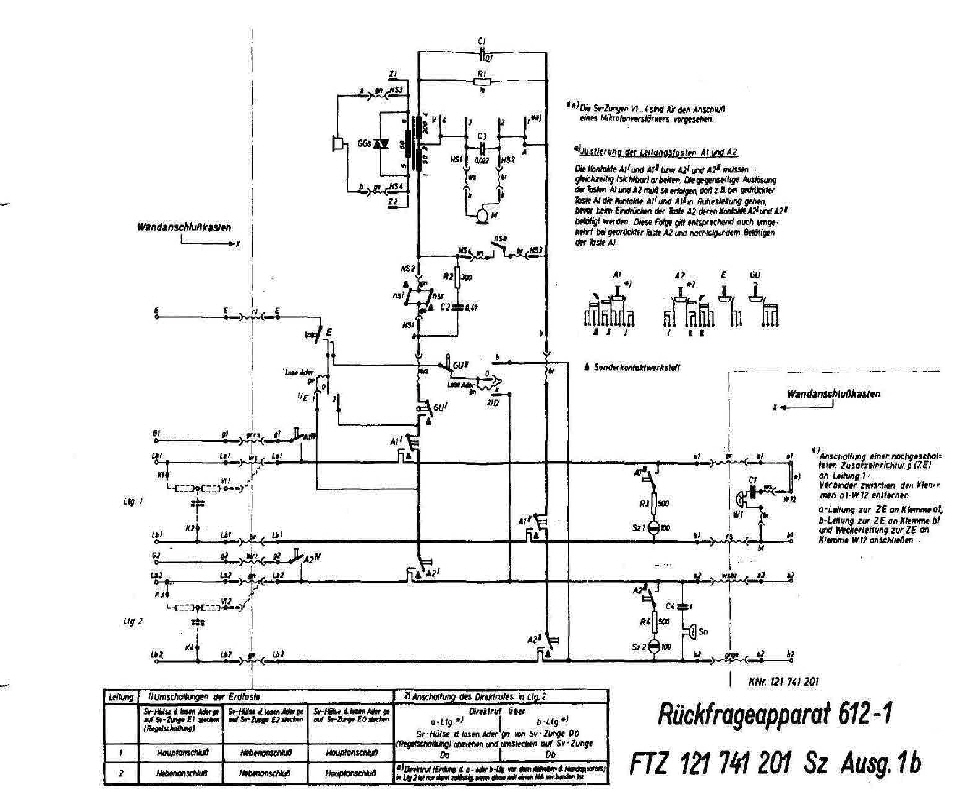

RüAp 612 - 1: Stromlaufplan  FTZ 121 741 201 Sz Ausg. 1b                                                                                                      Der Rückfrageapparat hat zwei Leitungen. Das können zwei Amtsanschlüsse oder auch ein Amtsanschluss und ein Nebenstellenanschluss sein. Er kann damit nur Makeln, also beide nicht gleichzeitig als Konferenz schalten.

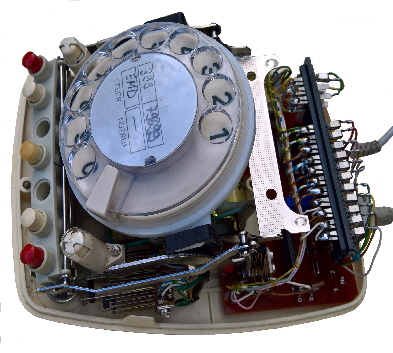

                                       RüAp 612 - 1                                                   Die Schauzeichen zeigen an, ob die jeweilige Leitung belegt ist. Die roten Tasten sind die sogenannten Amtstasten zum Aufschalten auf die betreffende Leitung. Die weißen Tasten sind die dazugehörigen Auslösetasten. Beim Auflegen des Handapparates werden nämlich beide Gespräche beendet.                                                                                   In der Mitte befindet sich die Erdtaste für Nebenstellenfunktionen. Sie funktioniert nur auf der aktiven Leitung.
