Fernsprecher Siemens

Hersteller:

Baujahr/Nummer:

Quellen:

                                                  alle Siemens

           1968 / -                               1965                                       1977

Stromlaufpläne, Bauschaltpläne, Ersatzteilliste

Fg stat 23 b

Fg tist 282 cb

masterset 111

Weitere Angaben:

Hier sind ausschließlich Apparate von Siemens aufgeführt. Der masterset 113 ist auf Grund seiner Schaltung bereits  bei        FeTAp 7xx aufgeführt.

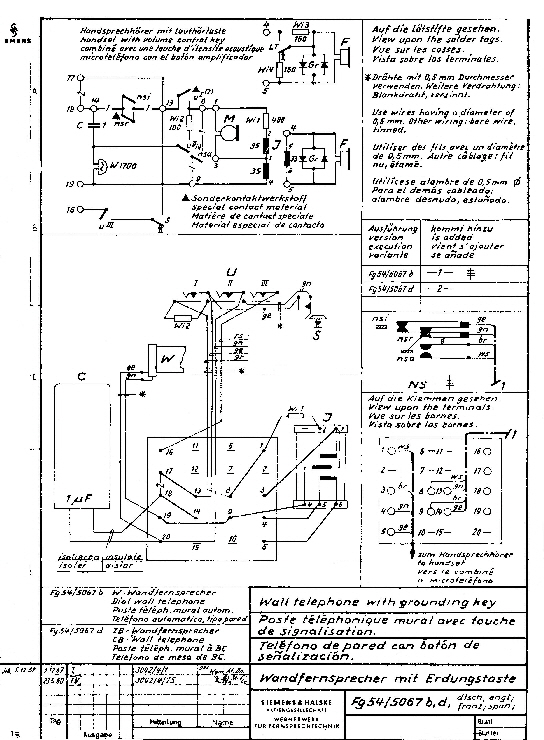

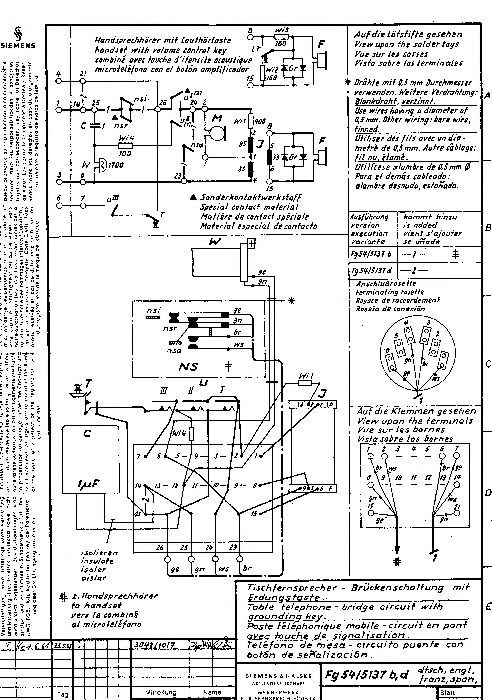

Fg stat 23 b  intern: Fg SK 54 S5067, BpSp: Fg 54/5067 b,d                                                                                                           Fg tist 282 cb  intern: S30054-S5137-B4-1,   BpSp: Fg 54/5137 b,d                                                                                             masterset 111 intern: S300-S5329-A201-4, Sp: A30054-X5329-A200-*-7511,   Bp: A30054-X5329-A200-*-7511

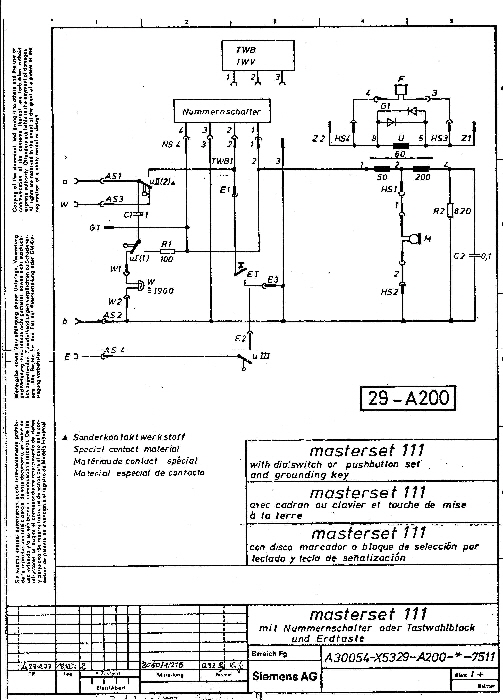

Der masterset 111 ist ab 29.10.1979 laut Stromlaufplan bei Ausstattung mit einem Tastwahlblock IWV von der DBP zugelassen. Siehe hierzu den Sp: A30054-X5329-A200-*-7511.                                                                                                                       Für die beiden ersten Apparate gibt es auch  Handsprechhörer mit Lauthörtaste.

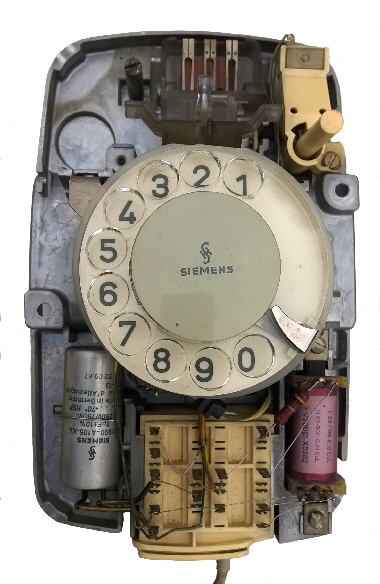

 Wandfernsprecher mit Erdungstaste  Fg stat 23 b

Diesers Gerät besitzt eine Wandhalterung, an der der Apparat schwenkbar angebracht ist.  Weiterhin besitzt dieser Apparat einen Nummernschalter mit emaillierten Ziffernring.

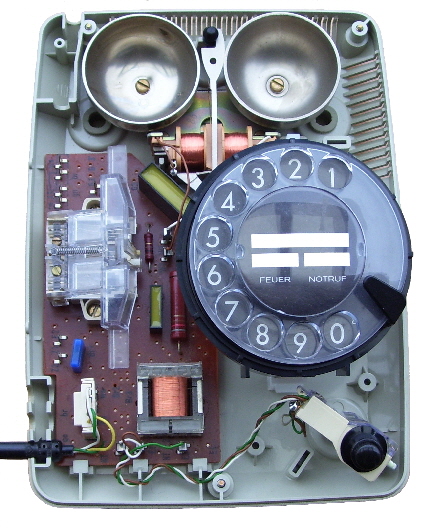

               masterset 111                                              mit Nummernschalter oder Tastwahlblock          und Erdtaste

Dieser Apparat entspricht im Wesentlichen einem FeTAp 792. Der EWK 71 besitzt 1900 Ohm..

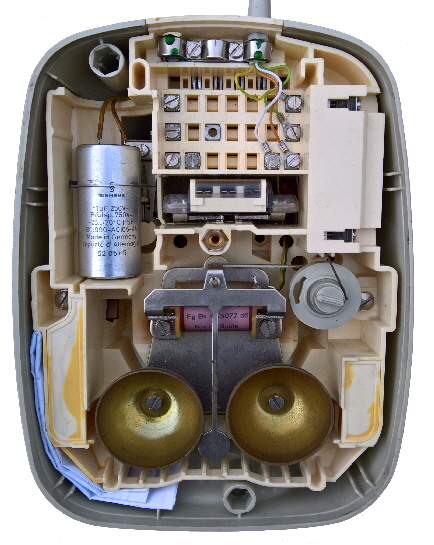

 Fg tist 282 cb     Tischfernsprecher  Brückenschaltung   mit Erdungstaste

Dieser Apparat soll auch als Postapparat   W 55 bekannt sein.
